產品描述
ZW8-12戶外高壓真空斷路器為額定電壓12kV,三相交流50Hz的戶外高壓開關設備,主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式,三相真空滅弧室置于金屬箱內,利用SMC絕緣材料相間絕緣及對地絕緣,性能可靠,絕緣強度高。
|

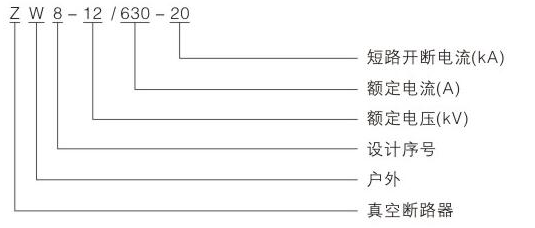

一、 型號及含義
三、使用環境條件
環境溫度:上限+40t下限-30。C
海拔高度:《1000m
風壓:≤700Pa(相當風速34m/s)
空氣污穢程度:III級
無經常性劇烈震動
四、安裝、維護
操作人員應初步了解產品的性能及安裝調整、維護知識,對運行中問題應予以記錄,必要時通知制造廠家。
產品在安裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷,分合指示、儲能指示是否有漏裝現象,箱體是否有變形等。檢查完畢后,產品要裝在高4m以上的柱子上使用。
帶隔離開關的斷路器安裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。
產品在投入運行前,就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作,以檢查各種動作是否正確。
斷路器的各項參數在出廠檢驗時就已經調整好,用戶不必開機檢查;按要求進行耐壓試驗后,即可安裝。
斷路器可以單桿架設,也可以雙桿架設。斷路器應平穩、牢固地安裝在鋼架上。
產品定期進行小檢,主要檢查斷路器的動作是否正常。帶隔離開關的斷路器,隔離開關每年檢查2次,內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常,并在活動部件注入一些潤滑脂。
運輸、驗收及貯存
運輸
運輸時必整臺裝入封閉的包裝箱內加以固定。
運輸過程中不得翻轉、傾斜,需采取防震措施。
吊斷路器本體時,勾在箱體上的四個吊環,不得直接搬運環氧絕緣筒。
吊斷路器帶隔離開關時,重心偏于隔離開關側,起吊時應緩慢進行。
驗收
用戶收到斷路器后應進行如下驗收工作:
檢查包裝是否損壞。
對照產品裝箱單檢查文件、附件是否齊全。
檢查斷路器銘牌上的技術參數、產品合格證是否符合訂貨要求。
貯存
本斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內,長期存放應定期檢查環境是否符合要求。
裝箱、開箱和保管應在干燥的室內進行,對產品及各部件要進行核對是否完整和相符。

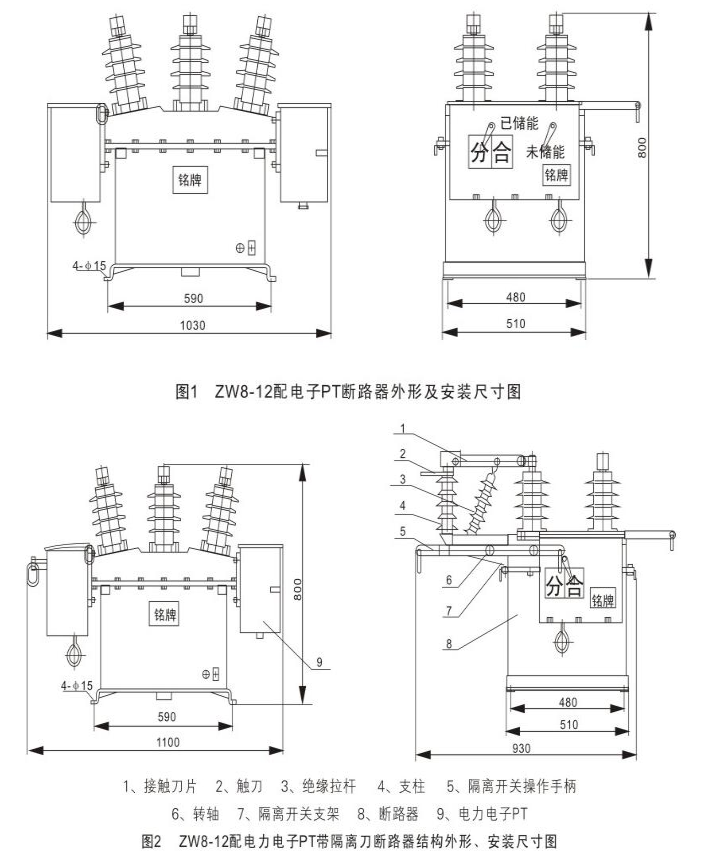

五、安裝尺寸圖
六、訂貨須知
1、產品名稱、型號、額定電流、額定電壓、額定開斷電流;
2、額定操作電壓及儲能電動機額定電壓;
3、所配電流互感器電流比及準確級次;
4、箱體外殼的材質及顏色;
5、若有其他特殊要求,訂貨時協商。
